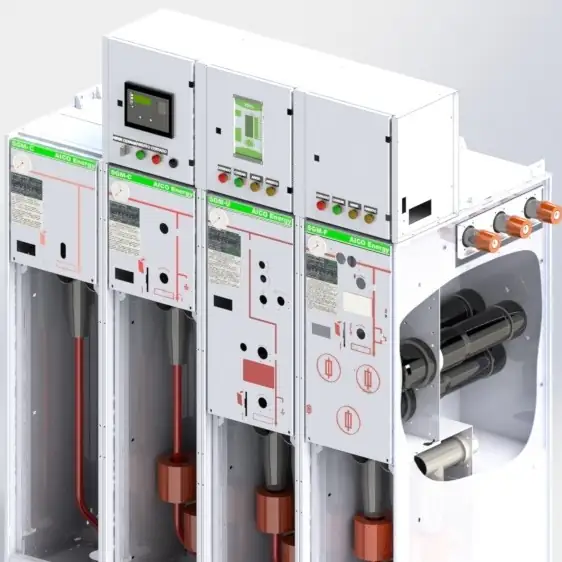

Celda 24 kv tipo disyuntor

SGM-V

UNIDADES

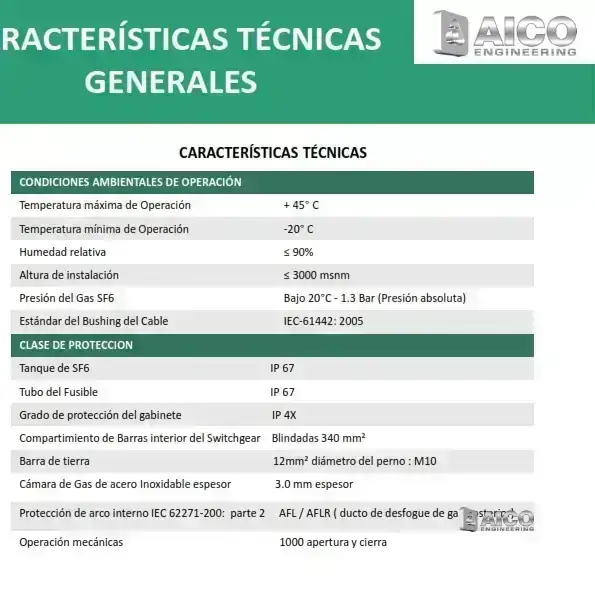

CElda SGM 24 kv tipo GIS 630 amps 120 kv BIL - no requiere derrateo en altura por tener barras aisladas en gas Varios tipos: Tipo disyuntor Tipo seccionador bajo carga Tipo seccionador fusible Tipo medicion TPs TCs Tipo remonte Accionamiento motorizado o manual Super compacta: 370 mm de ancho, para minima inversión en obra civil Mando de 2 posiciones con doble resorte por interruptor automático Mecanismo de operación por resorte simple de 3 posiciones con 2 ejes de maniobra separados para seccionador y puesta a tierra Enclavamiento entre interruptor y seccionador puesta a tierra Indicador de posición de interruptor y seccionador puesta a tierra Bobina de apertura para disparo por relé Pasa tapas para conexión frontal de cables Conectores tipo elbow connector IEC tipo interface C Divisores capacitivos de presencia de tensión Barra de 630 A aislada en GAS, no requiere de derrateo por uso en altura Barra de tierra Manómetro de presión de tanque interruptor con contactos de alarma Rele de protecciones a escoger, 50/51, 50/51N , 67, 27, 59 depende de requerimiento -Marca: Schneider, ABB, GE Multilin Opción TC tipo toroide para falla a tierra Opcional envolvente para instalación directa en exteriores, base elevada para ingreso a cables Nota: Se requiere conectores entre celdas, costo por separado
